談如何保證壓力表準確測量及調整示值誤差和估讀誤差的分析
在我們?nèi)粘z定工作中，壓力表是一種使用量大面廣的強制檢定 計量器具,對壓力表產生的系統誤差的調整很容易完成,但是對其產生 的非線性誤差就很難調整了。如何保證其準確可靠尤為重要。為此,談 談個人粗淺的體會。
一、壓力表的主要構造
一般壓力表的主要部件有彈簧管、機芯、示值機構和外殼等。關鍵 部件有兩個:一個是彈簧管，它是壓力表的感壓原件，將壓力換成位移;另 一個是機芯，它是壓力表的心臟，能將彈簧管自由端的微小位移量放大， 達到易于觀察讀數的程度。機芯部件包括中心齒輪、扇形齒輪、游絲、調 節螺釘以及連桿等。
二、正確選用壓力表是準確測量的前提
如一塊0~1.6MPa，l,6級的壓力表，檢定示值如表1.0.4MPa、0.8MPa 兩點是負誤差,1.2MPa則出現正誤差，1.6MPa又是負誤差，它們出現的誤 差沒有規律性，所提出的技術條件下，選擇主要考慮如下三個方面:（1 ) 根據被測壓力的大小，確定壓力表量程。對于彈?性式壓力表，為了保證 彈性元件在彈性變形的安全范圍內可靠地工作，?在選擇壓力表量程時， 必須考慮到留有充分的佘地。（2)—般在被測壓力比較穩定的情況下， 最大壓力值應不超過滿量程的，一般壓力表最大量程選擇在接近或大 于正常壓力測量值的1.5倍。（3)在測高壓壓力時，一般壓力表最大量程 選擇應大于最大壓力測量值的1.7倍，為了保證壓力測量精度,最小壓 力測量應髙于壓力表測量量程的1/3。壓力表的選用應根據使用要求，' 針對具體情況作具體分析。在符合生產過程所提出的技術條件下，本著 節約原則，合理地進行種類、型號、量程、精度等級的選擇。
三、正確調整彈簧管式壓力表(以下簡稱壓力表)示值誤差
所謂示值誤差，即儀表的指示值與儀表的標稱值之差。示值誤差包括非線性示值誤差和線性示值誤差。
示值誤差的特征:指針指示在刻度盤上表現為前半部為負數，后半 部為正，或者相反。
彈簧管式壓力表，從測量上限(一般為零)到測量下限，一般指針偏轉 角為270。、240°、180°三種情況。調整示值誤差時，可取下表盤，將指 針向下垂直安放，加壓達到該表測量上限，視其指針偏轉角是否能達到 270°、240。、180° (依表盤的設計而定)。被測表為彈簧管式一般壓力 表，其最佳值為Y =X + d式中，X為標準壓力表示值；d為被測表與 標準壓方表示值之差。測量時，在裝置工作正常和相同條件下，對標準 壓力表給出的某一標準壓力值進行重復測量，測量次數不得少于5次， 讀出5個值，算出平均值是壓力沿增加方向的10MP a、20MP a、 30MP a、40MP a 讀數值。
四、正確分析壓力表的估讀誤差
壓力表按其所傳遞的介質分為氣壓式和液壓式，日常生產、生活中 所用的多為1.5級量程不同的液壓式壓力表。壓力表的技術指標主要包 括最大允許碁本誤差、回程誤差、輕敲變動量、估讀誤差等。
首先應掌握一個基本概念一估讀誤差的臨界點，即指針在被檢 表標定值測試時，處于最大允許基本誤差臨界值。
下面我以一塊1.5級（0 ~ 60)Mpa的壓力表為例，分析如何正確讀、 寫估讀誤差;如何正確判斷在某一標定值時，估讀誤差是否處于臨界狀 態;
如何運用判定的估讀誤差正確填寫檢定記錄。.

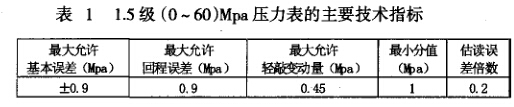

(一）1.5級（0~60)Mpa壓力表的主要技術指標(見表1)
1.分析壓力表的技術指標時，應首先明白最小分度值是多少，通過表 1可直觀判斷，它對粗略估計允許誤差具有指導意義。
關系式:估讀誤差倍數=最小分度值/5，最小分度值間判別決定 估讀誤差倍數正確與否。
通過表達1可知，估讀誤差倍數為0.2，即所讀并記錄的誤差未尾 數必為0.2的倍數。
(二)結論

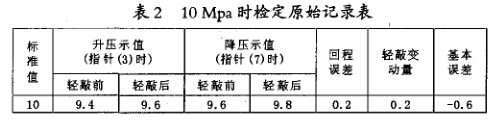

根據以上對估讀誤差的分析與確定，在lOMpa時，測定其結果并填 寫檢定原始記錄如表2所示。
1.由表2可判知,在被檢標定值lOMpa時：
(1)基本誤差-0.6Mpa<最大允許基本誤差± 0.9Mpa，因此基本誤差
合格。
,(2)回程誤差為0.2Mpa<最大允許回程誤差為0.9Mpa,因此回程誤
差合格。
輕敲變動量0.2Mpa<最大允許輕敲變動量0.45Mpa,因此輕敲 變動量合格。
以上各誤差指標數值均在臨界位置范圍內，且誤差讀數末尾數 符合估讀誤差倍數0.2的倍數關系。
2.在該檢定點各項技術指標符合規程要求，符合表1范疇，出現此 檢定值時誤差是在允許范圍之內的。
五、在檢定時應注意以下幾個問題
1.檢定工作嚴格遵守國家計量檢定規程，應使用最新檢定規。
2.標準器選擇原則是:標準器的允許基本誤差絕對值小于被檢器的 允許基本誤差絕對值1/3，其測量上限不得小于被檢器的測量上限。
3.檢定測量上限小于或等于0.25MPa以下的壓力表時,工作介質必 須用空氣或惰性氣體。這是由于氣體介質易查明彈簧管開焊或防止油 介質在彈簧管自由端殘存而產生零點漂移等問題。
4.在檢定IMPa以下的精密壓力表時，必須使活塞壓力計的活塞下 端與被檢精密壓力表指針軸在同一水平位置上。
