萬用表在電接點壓力表檢定中的運用
本文指出把萬用表引用到電接點壓力表的檢定上，利用其二極管/通斷檔的鳴叫功能，使檢定工作直觀，方法準確可靠。
在JJG52— 1999《彈簧管式一般壓力表、壓力真空表 和真空表>〉的檢定規程中，對普通彈簧管壓力表的檢定項 目和方法都作了詳細的規定，對標準器的要求也很明確。 但提到了電接點壓力表的檢定方法時，通過仔細閱讀你 會發現規程中只給了設定點的位置，上限設定在量程的 50%和75%附近兩點，下限設定在量程的25%和50% 附近，并規定了設定點的偏差即設定點的示值(設定值） 與信號切換時壓力值之差的誤差范圍，即在同一設定點 上，壓力表信號接通與斷開時(切換時）的實際壓力值之 差。但對如何實現檢測，以確定其誤差的大小，沒有給出 明確的方法。通過長期的實踐和摸索，我們總結出利用 萬用表上的特定功能，巧妙把萬用表引用到電接點壓力 表的 檢定 上。
首先，我們從電接點壓力表的結構入手，簡單介紹一 下電接點壓力表的特點：

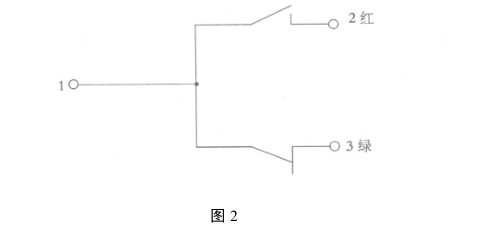

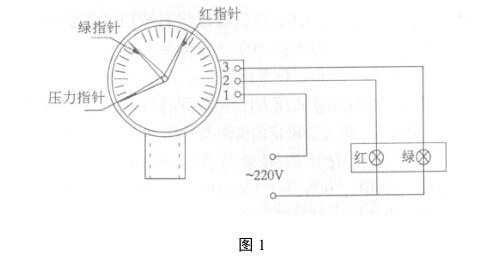

在普通彈簧管壓力表上加裝一套上下限電接點裝 置，即構成電接點壓力表，它能夠在設備達到控制極限壓 力時發出報警信號。如圖1所示，這是直接作用式電接 點壓力表示意圖。電接點壓力表除壓力指針外，另有兩 根上下限控制指針，分別用來控制壓力的上下限值。通 常下限控制指針一般為綠色，上限控制指針為紅色，轉動 安在玻璃蓋外面的旋鈕，可以把兩個控制指針撥動，固定 在所需壓力的刻度位置上。在控制指針上裝有絕緣柱， 分別借助游絲的反力矩與靜觸頭的金屬桿接觸。壓力表 指示指針和控制指針分別裝有觸頭，二觸頭相互絕緣，壓力表外側有電I器接線端子盒，壓力表內角頭 有三艮引線，分別接在電器接線端子盒內。用萬用表分別測量 這三根引線，很容易得出這三根接線之間的相互關系，用 簡圖表示如圖2。
有一個常閉開關和一個常開開關，就 是利用壓力表了解電接點壓力表的結構后，再把電接點壓力表的 工作過程簡單的介紹一下:通過轉動安在玻璃蓋外面的 旋鈕，先將下限指針設定在需要的壓力值上，后將上限指 針設定在需要報警的壓力位置上。當被測介質壓力進入 彈簧管內，在壓力作用下彈簧管自由端產生位移，經齒輪 傳動機構放大后，指針在表盤上指示出壓力值的同時，帶 動電接點裝置的活動觸頭，當超過下限設定的壓力時，壓 力表的指針上機械部分將常閉開關斷開，如圖1中綠燈 熄滅。壓力繼續上升，當壓力超過上限指針設定的值時， 壓力表指針上的機械部分將常開開關閉合，如圖1此時紅燈 被接通電源，紅燈亮，提示壓力已經超過設定上限值，需要采 取措施使壓力下降到上限值以下，這樣才安全。
在了解了上述電接點壓力表的結構和電接點壓力表的 工作過程后，我們采用四位半數字萬用表上二極管檢測導 通時會發出鳴叫的功能，把萬用表引用到電接點壓力表的 檢定中，會嗵過聲音能直觀進行檢定，取得了較好的效果。
具體操作如下，利用萬用表的二極管/通斷鳴叫功能 對接線端子進行簡單的測量，判斷哪兩個端子之間是常 開開關，哪兩個端子之間是常閉開關。將萬用表的檔位 打到二極管/通斷上，現在就以圖2為例，按照?qǐng)D2萬用表棒分別接在1和3兩個接線端子上，此時，因1和3 力表的觸頭是接通的，萬用表會發出導通的提示鳴叫聲?，F(xiàn)在 開始給壓力表加壓，壓力指針向上旋轉，當快接近下限指 針時，改用手輪慢慢的加壓，當把常閉開關斷開的一瞬 間，萬用表的二極管通斷檔位也因開關斷開而停止鳴叫， 此時的壓力值即為下限信號切換時的壓力值。也就是下 限設定點的斷開值。

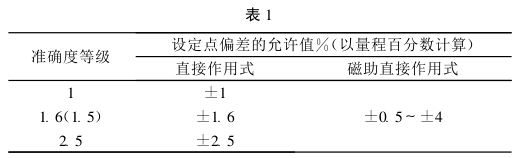

檢定完下限設定值后，就要檢定上限設定值，現在改 變?nèi)f用表表棒的接頭，將表棒接在1和2這兩個接線端 子上。給壓力表繼續加壓，壓力表指針繼續旋轉，當快接 近上限指針時，同樣改用手輪慢慢加壓，當把常開開關接 通的一瞬間，萬用表的二極管通斷檔位也因開關接通而 又開始鳴叫，此時的壓力值即為上限信號切換的壓力值。 也就是上限設定點的接通值。這樣就可以計算出設定的 上下限的壓力值與信號切換時壓力值之差，對照表1，可 以判斷壓力表的設定點偏差合格與否。
此時，大家要注意，表1中提到兩種作用方式，即直 接作用式和磁助直接作用式，兩者的偏差允許值是不同 的，一般在電接點壓力表上都會注明作用的形式，在檢定 時大家要注意看表盤，以免誤判。再做切換差的檢定，壓力表從大于上限指示的壓力開始降壓，同樣快到達 上限設定值時，改用手輪減壓，當萬用表的鳴叫聲一斷， 這就是在上限值時的斷開壓力值。繼續降壓，當接近下 限指針設定的值時，也同樣改為手輪降壓，當萬用表鳴叫 的一瞬間的壓力值，即為接通壓力值?，F(xiàn)在我們得到了 上下設定點的接通和斷開的實際壓力值，根據切換差的 定義來計算實際壓力值之差，來確定是否滿足規程的要 求，從而做出壓力表合格與否的判斷(在這里同樣要注意 直接作用式和磁助直接作用式的允許值得區別）。
另外，需要注意的是：由于電接點壓力表需要通電， 不要忘記對電接點壓力表進行絕緣電阻的檢查和確認。 在這里，我們也可以先利用萬用表的二極管/通斷檔，進 行接線端子和外殼的測量，如果萬用表鳴叫，就不再做絕 緣測試，可以避免在絕緣500V測試造成設備的損壞和 對人的傷害。如果萬用表不鳴叫，就可以用500V絕緣 電阻表進行絕緣檢測。
在檢定電接點壓力表的過程中，我們利用萬用表的 二極管/通斷檔的鳴叫功能，把萬用表引用到電接點壓力 表的檢定上，使檢定工作更直觀。經過長期的應用和結 果的驗證，其方法準確可靠，是可行的。
