對彈簧管式一般壓力表的縮格及其意義的認識
一、縮格
1.縮格概念
所謂縮格，顧名思義，就是縮小分度格，起縮小分 度格作用的那一部分就叫縮格，分度格縮格后余下的 部分就是在刻度盤上看到的靠近止銷（刻度盤零位） 的左上方第一個異于其他分度格的小分度格。
也就是說，在壓力表實際零位到測量上限的整 個測量范圍內，刻度盤的分度格都是均勻的，與胡 克定律相一致，只不過在刻度盤第一個分度格處進 行了縮格，將第一個分度格的分度值分為兩部分： 一部分是止銷(刻度盤零位）到其左上方第一個小 分度格這部分，它的大小在數值上=分度值-縮格； 另一部分就是從刻度盤上看不到的縮格，它的具體 位置在刻度盤止銷右下方，從止銷（刻度盤零位）到實 際零位這部分，它的大小在JJG52-2013《彈性元件式 一般壓力表、壓力真空表和真空表檢定規程》中這樣 規定：縮格應不超過壓力表允許誤差的絕對值。在這 里JJG52-2013中沒有給出縮格的具體數值，只是給 了一個范圍，只要小于或者等于壓力表的允許誤差絕 對值即可。通過選取不同廠家、不同準確度等級以及 不同測量范圍的壓力表做實驗，得出一個結論：縮格= 壓力表允許誤差絕對值。由此也就知道了規程為什么 規定“在通大氣的情況下指針必須緊靠止銷”，因為此 時止銷零位恰是實際零位的最大允許誤差點，不這樣的話，實際零位和其他各點的誤差都會超差，所以檢 定時遇到指針沒有緊貼止銷的情況，必須對該壓力表 進行示值誤差調整，使其指針緊貼止銷，防止各點誤 差超差。
另外，假設縮格小于壓力表允許誤差絕對值的 話，只要指針到止銷的距離加上縮格不超過壓力表允 許誤差絕對值就可以了，規程中“在通大氣的情況下 指針必須緊貼止銷”這一規定就多余了。所以由“縮格 應不超過壓力表允許誤差的絕對值”和“在通大氣的 情況下指針必須緊靠止銷”這兩句話也可以判定：縮 格=壓力表允許誤差絕對值。
2.縮格（壓力表允許誤差絕對值）的計算方法
（1）縮格在整個測量范圍內的具體數值計算方法 JJG52-2013里規定：縮格(壓力表允許誤差絕對值）等于測量范圍與準確度等級的百分數的乘積。
（2）縮格在整個刻度盤標度角所占角度計算方法 這種計算方法是前一種計算方法的延伸，即把刻度盤上的標度角270。作為壓力表的測量范圍，則由上 面縮格計算方法可知，縮格角度是測量范圍270。與準 確度等級的百分數的乘積。各準確度等級的壓力表的 縮格角度如表1所示。
表1各準確度等級的壓力表的縮格角度
經過詳細計算，發現這兩種表示縮格的方法是殊 途同歸，即用這兩種方法得到的縮格在分度值里和在 分度格所占角度里的比例相等。
3.縮格在刻度盤上的表現 如果用a代表縮格，即壓力表允許誤差絕對值，b 代表縮格后的分度格余下部分的數值，c代表該壓力 表的分度值，那么如果它們之間的關系為a+b =C時，說 明這種表的縮格比分度值小，在刻度盤上的表現就是 止銷（刻度盤零位）左上方第一個分度格比其他分度 格小，但總分度格格數不少。如上面所舉的例子，準確 度等級為1.6級、測量范圍為（0~1 )MPa、分度格總數為 50格的壓力表，利用縮格（壓力表允許誤差絕對值）計 算公式可得a=(1x1.6%)MPa=0.016MPa，由分度值的 計算公式可得 c =(1 ^50)MPa =0.02MPa，b 二a -c = 0

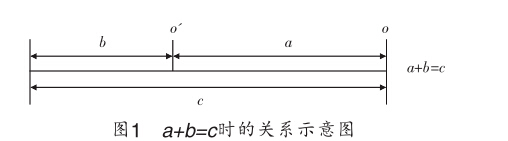

0.004MPa，檢定中最常見的還是這種b <a、a<c的壓力 表，它們的關系如圖1所示(o表示實際零位，o'表示刻 度盤零位，以下兩圖都一樣）。
如果它們之間的關系為2c -a=b時，說明這種表的 允許誤差絕對值比分度值大，所以縮格要超過一個分 度格，在刻度盤上的表現就是止銷（刻度盤零位）左上 方第一個分度格比其他分度格小，并且總分度格格數 少了一個，如測量范圍是(0~ 1 )MPa、分度格總數是50 格、準確度等級為2.5級壓力表，a=(1 x2.5% )MPa =

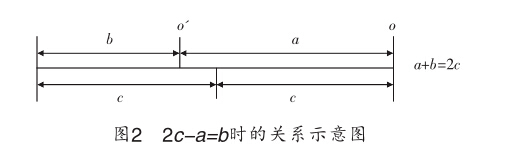

025MPa，c = (1 +50)MPa =0.02MPa，b =2c-a=0.015MPa, 只是這種表很少見，它們的關系如圖2所示。
如果它們之間的關系為a=c，即6=0時，說明這種 表的允許誤差絕對值恰好等于分度值，縮格正好占去 一個分度格，在刻度盤上的表現就是總分度格格數少 了一個，比如，測量范圍是（0~4)MPa、分度格總數是 40格、準確度等級為2.5級的壓力表a= (4x2.5%)MPa=

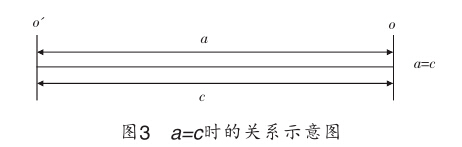

1 MPa，c = (4^40)MPa=0.1 MPa，a=c，b=0，在檢定工作 中這種表也不多見，它們的關系如圖3所示。
二、縮格的意義
1.壓力表縮格后，可以提高壓力表的零位，避免 彈性后效和彈性遲滯引起的指針不回零現象
彈性后效和彈性遲滯是壓力表彈簧管的兩大基本特性，它們是壓力表產生回程誤差和指針不回零位 的根本原因，兩者同時存在，互相疊加，而且只能采取有效辦法減小，不能徹底消除。
2.壓力表縮格后，可以提高壓力表的零位，避免 壓力表的零點受環境壓力的影響
壓力表的零點是以大氣壓力為基準的，即環境壓 力、大氣壓力變化，表壓相對要隨之變化。同一地方的 大氣壓力也會因大氣的密度、濕度、溫度的變化而有 所不同，所以指針在零點時會受到環境壓力的影響， 產生不穩定的因素。
眾所周知，壓力表使用環境惡劣，加上升降壓 頻繁，久而久之，壓力表的彈簧管性能就會降低，從 而導致低壓時指針不歸零。通常情況下，如果指針調 整不到壓力表的實際零位，就會將其報廢。但是由于 壓力表的最佳使用范圍是測量上限的1/3?3/4，低于 1/3量限的部分，由于相對誤差較大，不宜使用，所 以壓力表制造中加入縮格這一工藝來抬高壓力表 的零位，這樣既不影響壓力表的正常使用，又減少 了報廢的壓力表數量，從而做到節能降耗。
