智能氣體壓力表設計
氣體壓力是工業生產過程中重要參數之一，智能氣體壓力表在工業過程控制中具有 非常重要的作用。為保證生產和設備安全運行，提出了基于STC89C52單片機的智能氣體壓力表設計方案，釆用24位專用AD芯片HX711對10N1600A-T壓力傳感器的壓力數據進行 模數轉換并送至STC89C52單片機，可檢測0-1600kpa氣體壓力值。
1.引言
工業現場環境的復雜性和對儀表設備功能 需求的復雜性促使智能設備的發展與更新，特別 是工業現場對智能儀表[11的應用需求量越來越 大，智能氣體壓力表是工業現場應用中一個不可 或缺的裝置，而對氣體壓力的檢測要求能準確檢 測被測信號，同時能夠滿足安全性、抗干擾和穩定 性等多方面要求課題設計的智能氣體壓力表使用 10N1600A-T壓力傳感器檢測氣體壓力信號，并 通過高精度24位AD進行模數轉換，單片機通過 I2C總線®與模擬量輸出模塊DAC7571和HX711 進行數據傳輸，所設計的智能氣體壓力表同時還 具有參數設置、繼電器輸出、模擬量電壓輸出、儀 表線性度進行10點平均選點補償和RS485功 能，使用M0DBUS協議保證裝置與其他設備的 通信兼容性。目前，在國內外氣體壓力測量領域， 有現場指示的氣體壓力表，也有模擬量，數字量 輸出的氣體壓力傳感器和變送器，但是有現場指 示同時還具有參數設置、繼電器輸出、模擬量電 壓輸出、儀表線性度進行10點平均選點補償和 RS485功能的智能儀表還沒有。
2.硬件設計

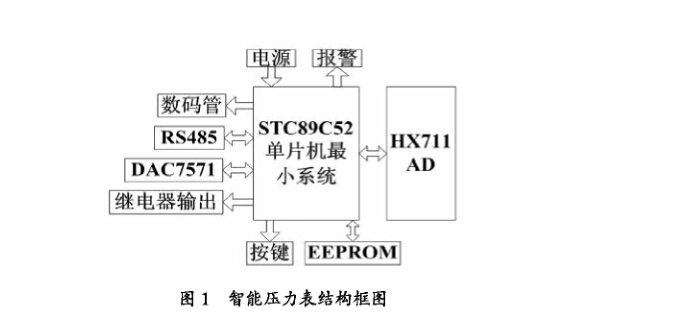

課題所設計的智能氣體壓力表由電源、單 片機最小系統、數碼管顯示、RS485接口、 DAC7571模擬量輸出、繼電器輸出、HX711傳感 器檢測、EEPR0M掉電存儲和異常報警模塊構 成，如圖1所示。DAC7571芯片輸出0—5V電壓 信號，傳感器檢測10N1600A-T輸出的電壓信號 經HX711 AD轉換輸出至單片機，具體硬件電路 設計如圖2和圖3所示。

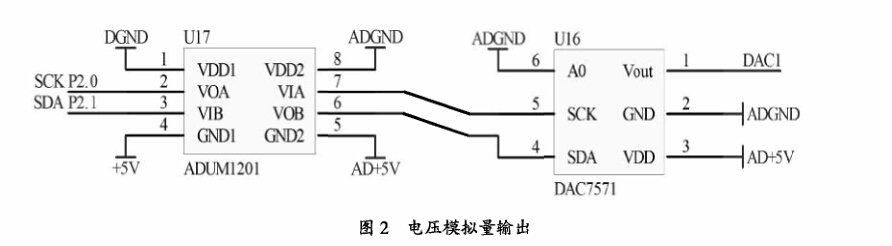

2.10~5V模擬量輸出
智能氣體壓力表具有模擬量DAC輸出功 能，可直接輸出0—5 V模擬量電壓信號,單片機與DAC7571通過I2C總線進行數據傳輸，通過 ADUM1201實現單片機與DAC7571外部電氣隔
離，保證壓力表安全工作。

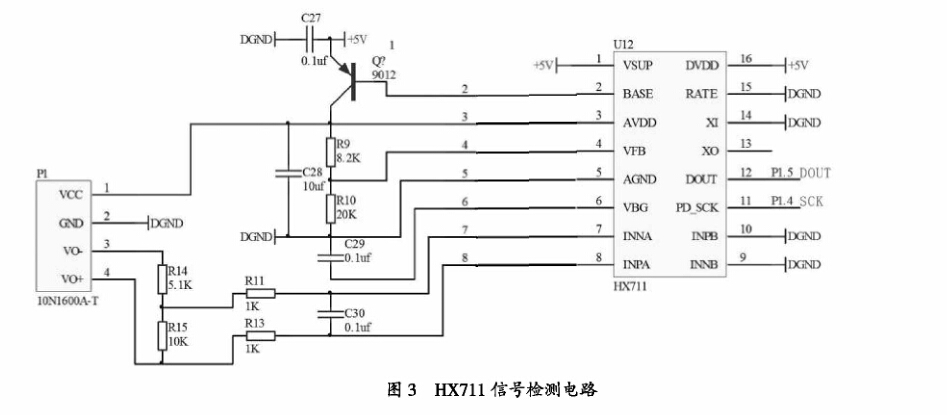

2.2HX711檢測電路
10N1600A-T壓力傳感器滿量程輸出電壓 100 mV,HX711傳感器A通道最大輸人電壓在 通道增益為128時輸人電壓為±20 mV，通道增益 為64時輸入電壓為±40 mV,即在壓力傳感器輸 出信號端進行電.祖分JS,保證輸出:信號在HX711 通道A允許輸入范圍，單片機與HX711通過I2C 總線進行數據傳輸s。
3.工作原理
10N1600A-T具有良好的可重復性和長時間的工作穩定性，采用24位專用AD芯片HX711 對10N1600A-T壓力傳感器的壓力數據進行模 數轉換并送至STC89C52單片機，實現對氣體壓 力表的數據檢測,基寧10N1600A-T壓力傳感器 設計的氣體壓力表同時具有數碼管顯示、繼電器 輸出和模擬羞電壓輸出功能，可檢測壓力信夸范 層在0-1600kpa，：壓力傳感器滿量程輸出__電扭 100mV,輸出的電壓信號分壓后輸人至HX711I，轉換的數字量信號通過I2C總線與單片機進行 數據傳輸，利用DAC7571芯片進行模擬量電壓 信號0—5V輸出，實現工業上對電磁閥精確控制， 氣體壓力表的RS485通信接口使用標準MOD-BUS協議通信，保證裝置通信具有良好的兼容性。
4.軟件設計

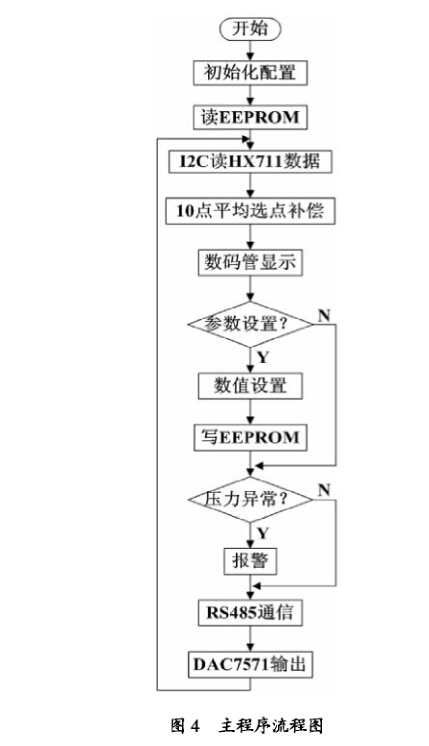

智能氣體壓力表主程序主要包括壓力采集、 10點平均選點補償、數碼管顯示、異常報警、 DAC7571模擬量輸出、RS485通信、按鍵掃描和 EEPROM子程序模塊。主程序流程圖如圖4所示。
5.結語

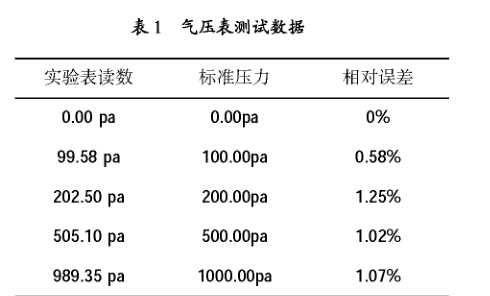

基于單片機設計的智能氣體壓力表，主要實 現氣體壓力檢測、顯示、DAC模擬量輸出、RS485 通信和繼電器輸出，基于上述要求闡述了智能氣 體壓力表的設計方案，并根據提出的方案對軟硬 件進行設計，并在實驗室進行氣體壓力檢測實驗 如表1所示，基本上相對誤差控制在1.5%以下， 這個測量結果在微小氣體氣壓測量方面還是較 好的，驗證了開發的智能氣體壓力表設計的正確 性和可靠性，從而保證在工業生產中儀表能夠高 精度、穩定和可靠的運行。
